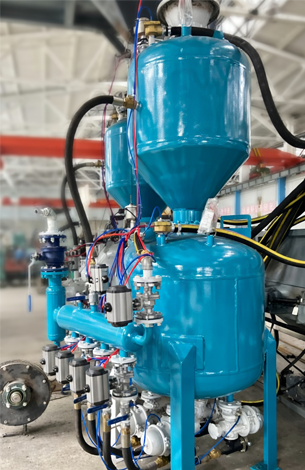

DS6080 双仓抛丸/喷砂压力罐系统
双仓喷砂罐系统由上下储料容器组成，每个容器配有管汇。该结构可实现完全连续的喷砂作业。
特点和优势：
- 效率高，操作友好且安全，便于移动
- 磨料计量精确，可在空气和磨料之间获得理想配比
- 易拆卸，便于维护
- 双管路安全控制手柄，防止失控运行
- 配急停按钮，第三方也可快速停止喷砂罐
- 气路、主气阀和混合管布置合理，可降低压力损失
- 漏斗形罐体可充分利用罐内磨料
- 推送管路采用螺栓卡箍，现场维修更方便
- 全流量自动气阀可实现快速启停
产品说明：
喷砂循环中，上仓持续向下仓供料。下仓料位指示器根据需要触发上仓补料，下仓下方的夹管阀和磨料阀负责控制输出。
下仓料位指示器根据需要触发上仓补料。
下仓下方安装夹管阀和闭环控制磨料计量阀；下仓管汇配主气阀并连接混合管，各连接处配止回阀。上下容器通过钢管互联并保持加压，形成独立气路系统。
关键组件和功能：
气路系统
2 英寸主气阀：通过 HMI 控制面板操作，使压缩空气进入系统。
远程可控减压阀：闭环控制，可通过 HMI 调节，确保各阀压力一致。
装料锥阀
上下容器的气动密封锥阀由气缸驱动，用于加压和物料转移：
两仓压力平衡后，下仓锥阀打开，由上仓向下仓补料。
当下仓接近排空时，料位反馈触发循环自动重复。
排气阀
通过隔膜控制压力动作：
关闭：施加控制压力时关闭。
打开：移除控制压力时打开。
系统流程
压缩空气由 HMI 启动后经主气阀进入。
上仓通过同步锥阀动作向下仓供给磨料。
闭环控制的计量阀和减压阀保持喷砂参数稳定。
排气阀根据隔膜控制调节泄压。
装料锥阀：
上罐通过气动锥阀密封以便加压。两仓压力平衡后，下锥阀打开，上罐向下罐补料；当下罐接近排空时，该循环自动重复。
排气阀：
1. 1-1/4″ 管
2.止回阀 1-1/4″
3.气动进气阀 1-1/4″
4.弯头 1-1/4″
5. 1-1/4″ 管
6.标准指针压力表
7.安全阀
8. 1-1/4″ 管
9.储气罐
10.气动进气阀 1″
11. 1″ 管
主进气阀：
进气口配 2 英寸主气阀，可通过控制面板操作，使压缩空气进入双仓喷砂机。主阀开启后，其余阀件可按流程动作。
喷砂软管和喷枪：
喷砂罐配高耐磨进口橡胶喷砂软管，规格 φ32 mm × 51 mm，并通过专用快速接头连接磨料阀；同时配置 φ8 mm 喷嘴以满足工艺要求。
